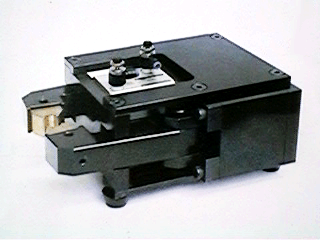

写真＝強力エアチャック(チャック爪およびスピコンとゴム脚はオプション)
エア源のみで4900N（500kgf）の把持力を誇ります。特に、φ5〜φ25oのロッド材のクランプに有効です。
- トグル型で強力
- シリンダオートSW取付可能
- チャック爪はワークに合わせて製作可
- 特にロッド材のクランプに有効
- 更に強力型も有り
- シリンダはSMC，CKD等シリンダメーカの標準品です。
[仕様]
| 型式 |
SA-350 |
SA-570 |
| 使用流体 |
清浄エア |
清浄エア |
| 使用圧力 |
0.3〜0.7MPａ |
0.3〜0.7MPａ |
| 開き角度 |
約10° |
約11° |
| シリンダ径 |
63o |
80o |
| 排気量 |
開 84cc 閉 94cc |
開 181cc 閉 201cc |
| 表面処理 |
黒染め |
黒染め |
| 重量 |
17.5kgf |
22kgf |
[外形把持力]
| エア圧 |
SA-350 |
SA-570 |
| 0.3MPａの時 |
2100N |
3500N |
| 0.4MPａの時 |
2800N |
4600N |
| 0.5MPａの時 |
3500N |
5700N |
| 0.6MPａの時 |
4200N |
6800N |
| 0.7MPａの時 |
4900N |
7900N |
[価格]
| 製品名 |
型番 |
価格 (単位：円) |
|
| 強力エアチャック |
SA-350 |
250,000 |
税別 |
| 強力エアチャックU |
SA-570 |
300,000 |
税別 |
